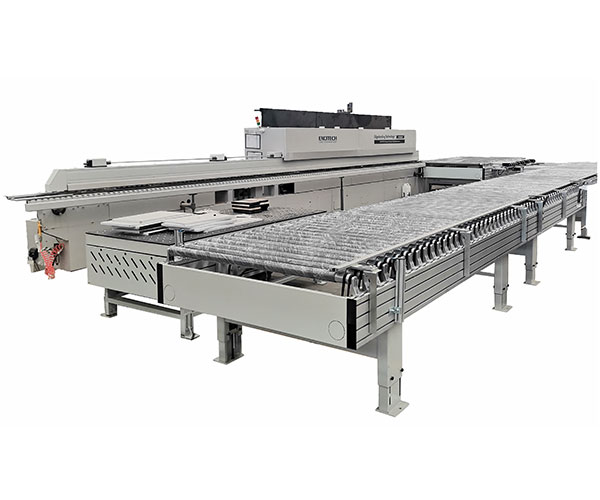

Linia transportoare cu retur cu role pentru mașina de bandare este un fel de linie de automatizare pentru întoarcerea automată a unei mașini de bandare cu o singură margine. Linia transportoare cu retur de tip role pentru mașina de bandat marginile este utilizată în principal în linia de asamblare complet automată de bandă de margine pentru producția de placă de mobilier, placă de dulap și așa mai departe. Linia transportoare cu retur cu role pentru mașina de bandare a marginilor poate reduce eficient costurile de producție și poate îmbunătăți eficiența producției.
1.Prezentarea produsului
Linia transportoare cu retur cu role pentru mașina de bandă de canturi are un grad ridicat de automatizare; programarea PLC este o operare ușoară, mașina este fiabilă și cu performanțe bune. În primul rând, lucrătorul alimentează manual piesa de prelucrat pe o parte, piesa de prelucrat etanșată va fi primită de linia transportoare cu retur cu role pentru mașina de bandare a marginilor pentru întoarcere automată, iar apoi convertește manual celelalte părți pentru bandare de margine din nou, astfel încât să realizeze funcția de bandă inteligentă a marginilor de întoarcere.
2. Parametrul produsului (specificație)
Model | FQ-UX22 |
Gama de piese de prelucrat | 300*300-1200*2400mm |
Grosimea piesei de prelucrat | 10~60mm |
Greutate maximă de încărcare | 100 kg |
Viteza de lucru | 12~28M/min |
Alimentare totală | 7,5 kW |
Dimensiunea exterioară | L3500*W2330mm(1815)*H900±50mm |
Lungimea rolei | 1700 mm și 1400 mm |
Faza principală | Profil din aluminiu 240*50 |
Diametru rola | 56 mm cu cauciuc acoperit |
Grosimea cauciucului | 3mm |
Distanța dintre role | 120 mm |
Dimensiunea exterioară | L3000*W2660mm (1615)*H900±50mm |
Lungimea rolei | 1500 mm |
Faza principală | Profil din aluminiu 240*50 |
Diametru rola | 56 mm cu cauciuc acoperit |
Grosimea cauciucului | 3mm |
Distanța dintre role | 120 mm |
Adăugați cu placă de bachelită pentru a ține panoul |
Dimensiunea exterioară | L6900*W1415mm *H900±50mm |
Faza principală | Profil din aluminiu 240*50 |
Diametru rola | 56 mm cu cauciuc acoperit |
Lungimea rolei | 1300 mm |
Grosimea cauciucului | 3mm |
Distanța dintre role | 120 mm |
Dimensiunea totală | L2500*W1200*H800~900mm |
Materialul mesei-scânduri | 8#U-otel cu placa bachelita |
Cadru principal | Tub dreptunghiular de 60*40*3mm |
Alimentare electrică | 1,5 KW |
Cu funcția de ridicare, intervalul de ridicare este de aproximativ 100 mm |
Dimensiunea totală | L1800*W600*H900±50mm |
Materialul mesei-scânduri | 8#U-otel cu placa bachelita |
Suflanta de aer | 1,5 KW, marca |
Picior | Tub dreptunghiular de 60*40*3mm |
Cadru principal | otel 40*60 |
4.Detalii despre produs
