Lift de tip E de 3 tone: echipament de ridicat și de transfer de înaltă eficiență pentru conexiunea la linia de producție a materialelor grele

   Ascensorul de tip E de 3 tone este un dispozitiv de ridicare hidraulic special conceput pentru ridicarea verticală și conectarea la stația de lucru a materialelor grele. Denumit pentru structura sa de masă goală în formă de E, este potrivit în principal pentru manipularea plăcilor, pubelor, paleților și a altor materiale în limita a 3 tone. Este utilizat pe scară largă în scenariile de conectare la înălțimea liniei de producție în industrii precum mobilierul din panouri și logistica de depozitare. În special, este ideal pentru a se potrivi cu echipamente de transfer grele, cum ar fi mașinile de încărcare și descărcare, pentru a construi o legătură tridimensională de transport de material de „transfer orizontal + ridicare verticală”.

  Structura ascensorului de tip E de 3 tone este construită în jurul a trei cerințe de bază: stabilitate la sarcină grea, adaptabilitate fără construcție și legătură inteligentă. Toate componentele lucrează împreună pentru a asigura funcționarea eficientă și sigură a echipamentului, care este împărțit în mod special în șase module de bază:

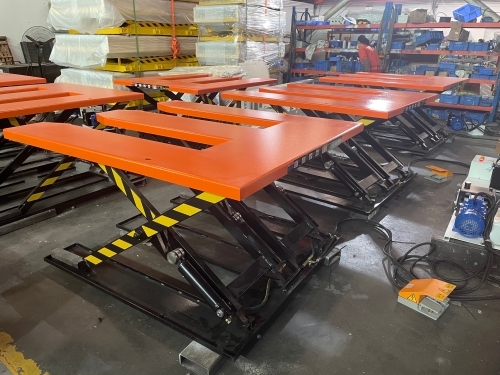

1. Blat cu rulment în formă de E

  Blatul mesei este prelucrat cu plăci de oțel carbon de 6 mm grosime, cu o dimensiune totală convențională de 2000 mm × 1450 mm. În mijloc este rezervat un canal gol, care este potrivit pentru intrarea și ieșirea furcilor transpaleților și stivuitoarelor manuale, permițând încărcarea și descărcarea rapidă a materialelor fără instrumente de transfer suplimentare. Marginea blatului este tratată cu măsuri antiderapante și anticădere pentru a preveni deplasarea și alunecarea materialelor în timpul ridicării. Între timp, suprafața este vopsită cu pulbere pentru prevenirea ruginii, adaptându-se la condițiile umede de lucru din ateliere.

2. Sistem hidraulic de antrenare

  Echipat cu 6 seturi de cilindri hidraulici (unele modele adoptă o combinație de 3 cilindri mari și 3 mici), asortați cu o stație de pompare de 3 kW de la Haojiesi din Foshan, Guangdong sau un motor de antrenare de 2,2 kW, sistemul poate atinge o presiune maximă de 15 MPa, asigurând o ridicare stabilă sub sarcină grea de 3 tone. Adoptă țevi de ulei de fier pentru transmisia uleiului hidraulic, care sunt rezistente la presiune ridicată și uzură. În plus, este instalată o supapă externă de limitare a presiunii pentru a controla cu precizie viteza de coborâre și pentru a obține protecție la suprasarcină, prevenind deteriorarea echipamentului din cauza supraîncărcării.

3. Cadru suport pentru foarfece

  Brațele de susținere sunt realizate din plăci de oțel de înaltă rezistență cu grosimea de 14 mm, iar cadrul este sudat cu oțel unghiular de 80×5 mm, având o rigiditate generală puternică care poate rezista la deformarea la stres cauzată de ridicarea de înaltă frecvență. Structura foarfecei, combinată cu arbori principali solizi (unele modele sunt echipate cu 60 de arbori principali solizi îngroșați) și rulmenți dinamici, asigură o ridicare lină, fără blocare. Înălțimea minimă poate fi coborâtă la 150 mm, iar înălțimea maximă poate fi ridicată la 950-980 mm, îndeplinind cerințele de conectare la înălțime ale diferitelor stații de lucru.

4. Sistem de control inteligent

  Adoptând controlul electric complet Delixi, acesta acceptă trei moduri de funcționare: manual, automat și pedală. Modul manual permite reglarea fină a înălțimii după cum este necesar; modul pedală eliberează mâinile pentru coordonarea stației de lucru; modul automat este echipat cu un dispozitiv de inducție în infraroșu, care poate realiza o compensare inteligentă a poziției de „creștere automată cu o grosime a plăcii atunci când o placă este îndepărtată și coborând automat cu o grosime a plăcii atunci când este plasată o placă”, fără intervenție manuală pentru reglarea înălțimii.

5. Componente auxiliare de protecție

  Echipat cu un dispozitiv anti-deformare cu placă electrică pentru a preveni deformarea arborelui de putere sub sarcină mare. Între timp, este prevăzut cu un buton de oprire de urgență și un modul de alarmă de suprasarcină. Unele modele sunt instalate suplimentar cu o protecție electrică pentru degete pentru a evita ciupirea operatorilor în timpul ridicării, respectând specificațiile de siguranță industrială.

6. Structura de bază și de instalare

  Întreaga mașină adoptă un design fără gropi, iar picioarele antiderapante din partea inferioară pot regla fin nivelul, eliminând necesitatea construcției distructive pe podeaua atelierului. Cu o greutate proprie de aproximativ 530 kg, poate fi așezat direct pe un teren plat pentru utilizare, adaptându-se la transformarea rapidă a liniilor de producție existente.

1. MiezAvantajele echipamentului

• Adaptabilitate fără construcție:Nu este necesară încorporarea gropii și poate fi utilizată imediat după plasare, reducând foarte mult timpul și costul transformării liniei de producție, potrivit în special pentru modernizarea liniei de producție a întreprinderilor mici și mijlocii.
• Eficiență la sarcină grea:Sarcina nominală de 3 tone poate transfera stive întregi de plăci simultan, ceea ce este de 4-6 ori mai eficient decât manipularea manuală tradițională a loturilor, iar ridicarea este stabilă fără deteriorare materială.
• Legătura inteligentă:Funcția de compensare automată a poziției cu inducție în infraroșu se poate conecta perfect cu stația de lucru de golire a mașinii de încărcare și descărcare a porticului, realizând funcționarea continuă a „ocupare porticului - ridicare nivelare automată - încărcare ulterioară a procesului”, reducând timpul de așteptare al stației de lucru.
• Compatibilitate cu mai multe instrumente:Blatul de masă în formă de E este potrivit pentru diverse echipamente de transfer, cum ar fi transpalete manuale, stivuitoare și linii cu role și poate fi încorporat flexibil în diferite tipuri de legături de producție.


2. Coordonarea liniei de producție cu mașinile de încărcare și descărcare pe portal

  În linia de producție automată a mobilierului cu panouri, liftul de tip E de 3 tone servește adesea ca nod de depozitare a materialelor și de conectare la înălțime al mașinii de încărcare și descărcare pe portal:

• Mașina de încărcare și descărcare tip portal transferă plăcile tăiate pe blatul liftului de tip E;
• Ascensorul se reglează automat la înălțimea potrivită în funcție de înălțimea stației de lucru a mașinii de bandare a marginilor;
• Împingătorul flexibil al mașinii de bandare a marginilor apucă direct plăcile de pe blatul liftului pentru alimentare, fără transfer manual și calibrare a înălțimii pe tot parcursul procesului, realizând o conexiune perfectă între procesele de tăiere și bandare a marginilor, iar capacitatea de producție într-un singur schimb poate fi crescută cu mai mult de 20%.
