Stație de măsurare inteligentă integrată

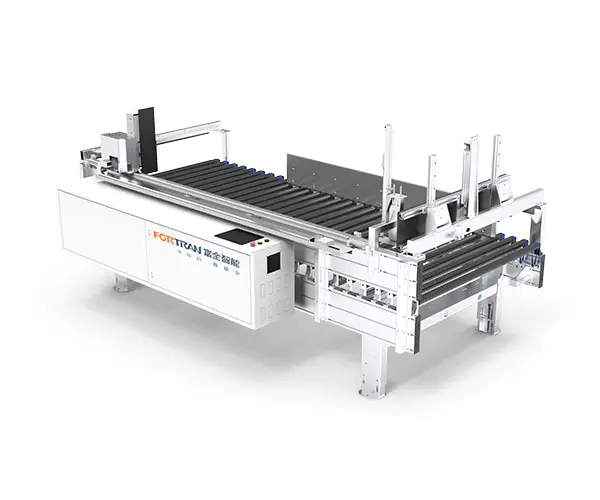

Imaginea generală a mașinii

Parametrii echipamentului

Dimensiuni totaleL*W*H(mm)	Cântărirea echipamentului (kg)	Măsurarea capacității de încărcare (kg/㎡)	Putere totală (kW)	Precizie de măsurare (mm)	Înălțimea bancului de lucru（mm）
3500*1960*1800	800	50	2.25	±0,5	800±50

Parametrii de măsurare

Lungimea plăcii Interval de procesare L（mm）	Gama de procesare a lățimii plăcii W（mm）	Interval de procesare pentru grosimea plăcii H (mm)	Măsurarea eficienței (ori/min)	Viteza de transport (m/min)
350-2800	200-1200	18-250	4-6	0-35 (conversie de frecvență reglabilă)

1. Picioarele sunt tăiate și găurite cu laser, asigurând poziții precise ale găurilor. Sunt îndoite de o mașină de îndoit CNC pentru unghiuri precise.
2. Picioarele sunt realizate din plăci de oțel murate laminate la rece cu suprafețe plane. După sablare și sablare, acestea sunt acoperite cu pulverizare pentru o rezistență puternică la coroziune.
3. Picioarele adoptă cupe mobile reglabile pentru picioare, oferind o adaptabilitate puternică la planeitatea solului.
4. Rolele galvanizate la cald sunt acoperite cu furtunuri importate din Italia, prevenind eficient zgârieturile de suprafață ale pieselor de prelucrat din cauza frecării și asigurând suprafețele intacte ale piesei de prelucrat.
5. Transmisia cu curele elastice produce zgomot redus în timpul funcționării. Cureaua elastică are o rezistență ridicată și o durată lungă de viață.
6. Atât dopurile, cât și plăcile de suport sunt fabricate din laminat compact, iar plăcile de susținere sunt realizate din plăci netede din PE, rezultând o rezistență scăzută la frecare.
7. Designul integrat de măsurare a lungimii și lățimii reduce spațiul de podea.
8. Controlul automat permite măsurarea cu precizie ridicată, eficiență ridicată și rata scăzută de eșec.

9. Șina de ghidare a dispozitivului de poziționare mecanică adoptă șina de ghidare Hiwin, cu precizie ridicată, vibrații reduse și durată lungă de viață. Transmisia folosește angrenaj și cremalieră pentru viteză mare și precizie ridicată. Poziționarea adoptă un servomotor, asigurând precizie, eficiență, viteză, cuplu mare și dimensiuni reduse.

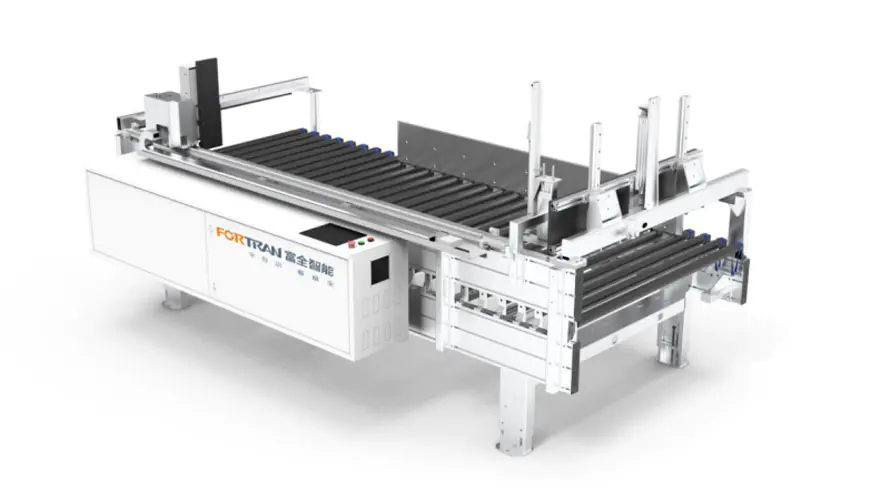

Stația de măsurare inteligentă integrată este utilizată în principal pentru a măsura lungimea, lățimea și grosimea de stivuire a fiecărui pachet de plăci înainte de ambalare. Măsoară mai întâi lungimea, apoi lățimea și în cele din urmă înălțimea, cu viteză mare, spațiu redus pe podea și eficiență ridicată. Adoptă un cadru de profil din aluminiu lat și gros, care este elegant și are o stabilitate excelentă.

Număr de serie	Nume	Caracteristică	Modul

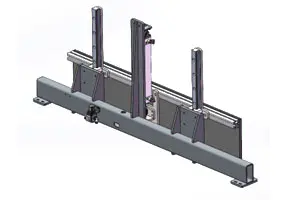

1	Ansamblu fascicul mobil cu măsurare a lungimii	Un servomotor de înaltă precizie transmite puterea printr-un reductor planetar, oferind cuplu mare, zgomot redus și putere stabilă. Puterea este transmisă printr-un arbore și roți dințate sincrone pentru a realiza o mișcare rapidă a întregului mecanism, îmbunătățind astfel eficiența.

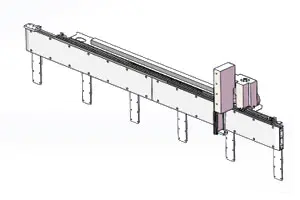

2	Ansamblu placă fixă ​​de măsurare a lungimii	Acest capăt servește drept placă de referință pentru măsurare. Deflectorul este alimentat de un cilindru de aer pentru ridicare verticală și realizează o mișcare liniară rapidă și stabilă cu ajutorul șinelor de ghidare de precizie Hiwin.

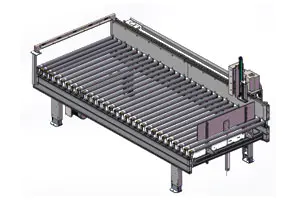

3	Cadru transportor cu role de măsurare	Rolele adoptă role acoperite cu cauciuc importate din Italia, cu suprafețe netede și luminoase și frecare mare, asigurând transportul absolut stabil al pachetelor și reducând foarte mult posibilitatea frecării de alunecare. Acestea sunt supuse la sablare și acoperire prin pulverizare pentru a asigura aspectul general și rigiditatea cadrului.

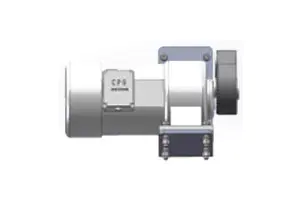

4	Ansamblu motor cu role	Utilizează motoare cu angrenaje importate pentru durabilitate. Puterea este transmisă stabil rolelor prin scripete sincrone și curele sincrone.

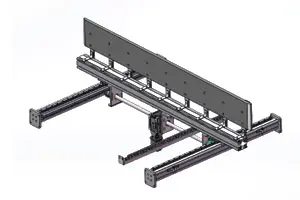

5	Mecanism de măsurare a puterii secțiunii de măsurare a lățimii	Sistemul de alimentare orizontal adoptă un servomotor de înaltă precizie combinat cu un reductor de precizie pentru a asigura stabilitatea sistemului de transmisie.

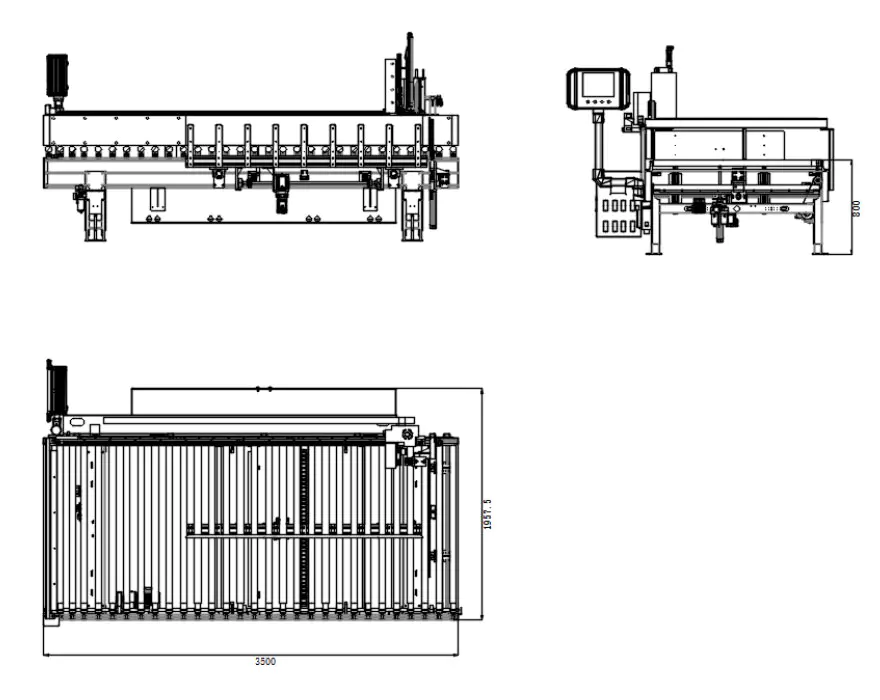

Desene cu trei vederi
