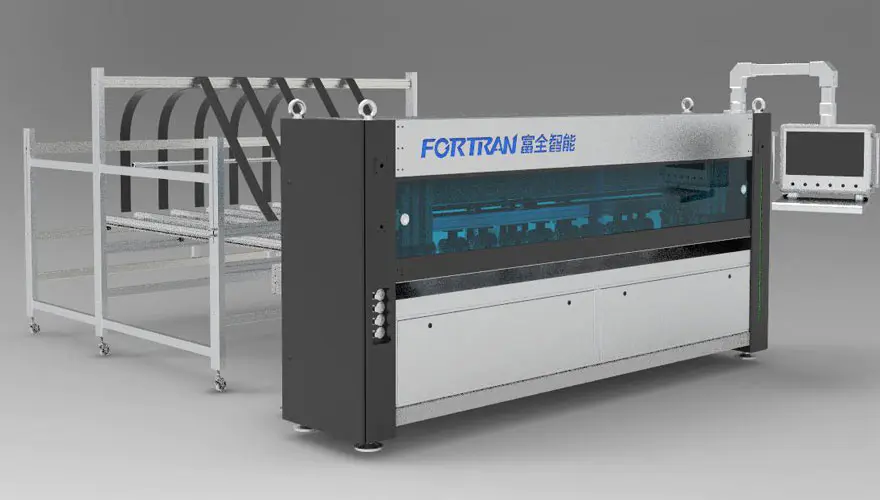

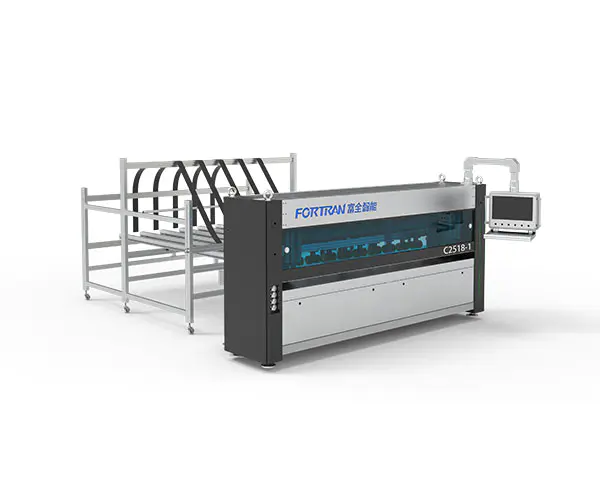

Mașină de tăiat hârtie complet automată

Specificațiile mașinii

Dimensiuni L*W*H (mm)	Specificații de bază	Alimentare electrică (kW)	Viteza de taiere (M/min)	Înălțimea de lucru (mm)
6700*3650*3000	7 cuțite verticale + 1 orizontală, cu alimentare cu o singură foaie și alimentație continuă a colilor	5.25	0-120	850

Parametrii de procesare

Min. Lungime de tăiere L (mm)	Max. Lățimea de tăiere W (mm)	Grosimea de tăiere pentru hârtie ondulată H (mm)	Precizia distanței longitudinale a lamelor (mm)	Eficiență (PCS/min)
300	2500	2,5-6,5	±1,5	0-12

Mașina de tăiat hârtie complet automată este utilizată pentru prelucrarea continuă cu lungime fixă a hârtiei ondulate și a foilor unice pentru a produce cutii de carton pliabile. Mașina efectuează șifonare atât în ​​ direcții transversale și longitudinale, tăiere intermitentă și prelucrare de tăiere pe hârtie ondulată. Tăierea cu lungime fixă permite atât producția de masă, cât și personalizarea producție. Mașina poate fi utilizată ca unitate independentă sau ca parte inițială a unei linii de ambalare.

Nu.	Articol	Caracteristici	Model

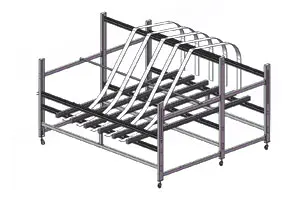

1	Raft de depozitare pentru hârtie	Raftul de depozitare a hârtiei este realizat din placă de decapare prin procesare de îndoire, având o structură simplă, construcție fiabilă. Este vopsit pentru a asigura un aspect atractiv și o rezistență excelentă la rugină. Configurația standard include un suport continuu pentru materiale din carton și o bandă de alimentare cu un singur strat din carton.
2	Structura cadrului	Cadrul este fabricat prin prelucrare de precizie după sudarea tuburilor dreptunghiulare de oțel și a plăcilor de oțel. Asigură precizie ridicată de asamblare și precizie operațională, garantând o durată lungă de viață și o stabilitate excelentă a echipamentului.

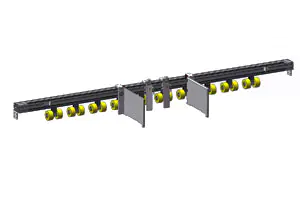

3	Mecanismul de antrenare	Roata de presiune de alimentare este realizată din material PU, cu o suprafață și frecare strălucitoare și frumoasă, care poate îmbunătăți în mod eficient fiabilitatea transportului cartonului. Între timp, tamburul de tracțiune este importat din Germania, durabil și de lungă durată; poate fi reglat manual și fixat în lateral.
4	Structură transversală	Puterea este furnizată de un servomotor de înaltă precizie combinat cu un reductor și un mecanism de roată sincron, care realizează o poziționare de mare viteză și precisă, asigurând astfel acuratețea tăierii cartonului;
5	Unitate de tăiere longitudinală	Acest mecanism este compus în principal din șapte seturi de suporturi pentru cuțite. Servo centura transversală a cuțitelor conduce poziționarea cuțitului longitudinal, care poate îndeplini cerințele de funcționare eficientă, asigurând în același timp durabilitatea.

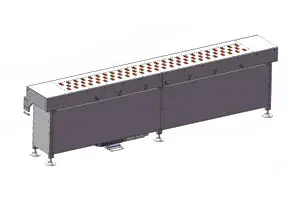

6	Dispozitiv de stocare reglabil	Rolele sunt controlate de un servomotor plus un reductor de viteză. Pentru a îmbunătăți acuratețea și eficiența operațională, folosim un reductor de viteză cu angrenaj conic de înaltă precizie echipat cu un servomotor de înaltă precizie. Se adoptă o structură de aspirare în vid pentru a absorbi cartonul, permițând un transport mai bun al cartonului cu un singur strat.
7	Carcasa mașinii	Accentul principal este pe decorarea mașinii în sine. Mașinii i se adaugă un capac de protecție exterior, care este tratat cu un strat de pulbere pentru a asigura un finisaj plăcut din punct de vedere estetic și durabil, care nu se ciobiște sau se decojește. Fereastra de observare din partea din față a mașinii este realizată dintr-un panou acrilic albastru intens, care nu este doar atractiv din punct de vedere vizual și elegant, ci și foarte rezistent și rezistent la spargere. În plus, este instalată și o șină de glisare din aliaj de aluminiu, care are o suprafață lucioasă și funcționează silențios, fără niciun zgomot.

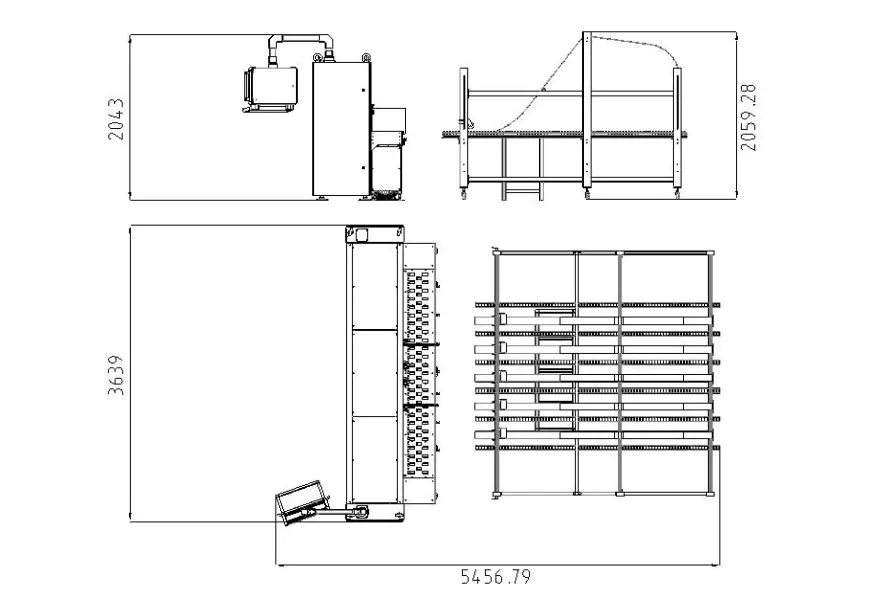

Desene cu trei vederi

Cerințe de consumabile

1.Cerințe pentru hârtie ondulată la stația de alimentare

A.Latime hartie ondulata continua:400–2350 mm;
B. Înălțimea de stivuire, inclusiv un palet de 120 mm: Maxim 1300 mm;
C.Lățimea de stivuire,maxim:1300 mm;Lungimea hârtiei ondulate la punctul de descărcare:Minim 300mm;
D.Toleranță longitudinală pentru tăiere cu lungime fixă:Maximum 0,5%;Toleranță transversală pentru tăiere cu lungime fixă:Maxim±2,0 mm;
E. Grosimea hârtiei ondulate: 2,5–6 mm,±0,2 mm;Calitate maximă a materiei prime până la 2,30 BC (conform standardului DIN 55468);
F.Calitatea cartonului este conformă cu standardul DIN 55468;

G. Ondulat simplu, grosime maximă de aproximativ 4 mm (calitate: 1,10–1,40); Ondulat dublu, grosime maximă de aproximativ 6 mm.

2. Tipuri de carton

Număr de serie	Nume	Imagine	Direcția de alimentare a hârtiei	Dimensiune minima
1	Cutie obișnuită		longitudinal	Lungime: minim 400 mm Latime: minim 36 mm Inaltime: minim 225 mm
2	Cutie obișnuită		longitudinal	Lungime: minim 400 mm Latime: minim 36 mm Inaltime: minim 225 mm
3	Acoperirea Cerului și Pământului		longitudinal	Lungime: minim 400 mm Latime: minim 225 mm Înălțime: minim 18 mm
4	Cutie de etanșare din mijloc		longitudinal	Lungime: minim 400 mm Latime: minim 450 mm Înălțime: minim 18 mm
5	Cutie de etanșare din mijloc		longitudinal	Lungime: minim 400 mm Inaltime: minim 450 mm Înălțime: minim 18 mm
6	Cutie cu toate aripile		longitudinal	Lungime: minim 400 mm Inaltime: minim 225 mm Înălțime: minim 18 mm
7	Cutie de etanșare din mijloc		longitudinal	Lungime: minim 400 mm Inaltime: minim 450 mm Înălțime: minim 18 mm
8	Carton pătrat		longitudinal	Lungime: minim 400 mm Înălțime: minim 18 mm
