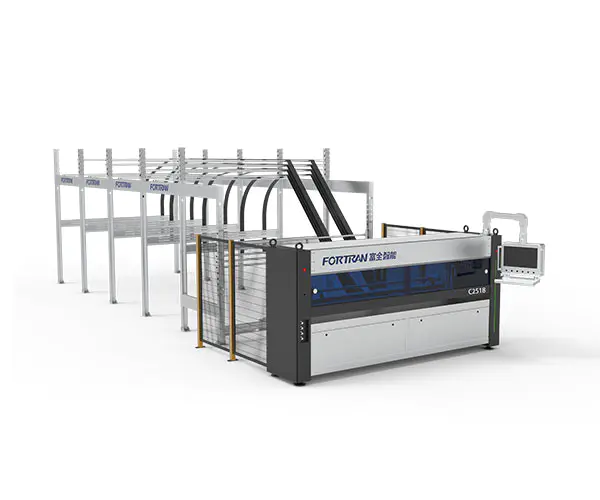

Mașină automată de tăiat hârtie

Specificațiile mașinii

Dimensiuni L*W*H (mm)	Specificații de bază	Alimentare electrică (kW)	Viteza de taiere (M/min)	Înălțimea de lucru (mm)
11650*4040*3000	7 cuțite verticale+1 orizontală, control cu ​​trei servo, cu 4 magazine	6	0-120	900

Parametrii de procesare

Min. Lungime de tăiere L (mm)	Max. Lățimea de tăiere W (mm)	Grosimea de tăiere pentru hârtie ondulată H (mm)	Precizia distanței longitudinale a lamelor (mm)	Eficiență (PCS/min)
300	2500	2,5-6,5	±1,5	0-12

Mașina automată de tăiat hârtie este utilizată pentru prelucrarea continuă cu lungime fixă a hârtiei ondulate pentru a produce cutii de carton pliabile. direcții longitudinale, tăiere intermitentă și prelucrare de tăiere pe hârtie ondulată. Tăierea cu lungime fixă permite atât producția de masă, cât și producția personalizată. Mașina poate fi utilizat ca unitate independentă sau ca parte inițială a unei linii de ambalare.

Nu.	Articol	Caracteristici	Model

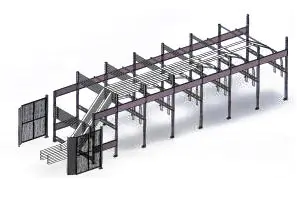

1	Raft de depozitare pentru hârtie	Suportul de depozitare pentru hârtie este realizat din plăci de oțel spălate cu acid, care sunt îndoite în formă. Are o structură simplă, asamblare fiabilă și un finisaj galvanizat la rece, care îi conferă un aspect atractiv și o rezistență excelentă la rugină. Configurația standard include patru compartimente de depozitare a hârtiei.

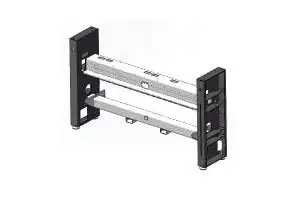

2	Structura cadrului	Cadrul este fabricat prin prelucrare de precizie după sudarea tuburilor dreptunghiulare de oțel și a plăcilor de oțel. Asigură precizie ridicată de asamblare și precizie operațională, garantând o durată lungă de viață și o stabilitate excelentă a echipamentului.

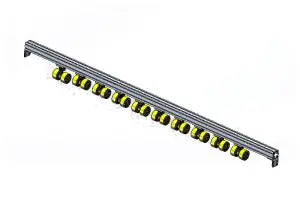

3	Mecanismul de antrenare	Rola de presiune de alimentare este realizată din material PU, care are o suprafață strălucitoare și atractivă, cu frecare mare. Acest lucru sporește eficient fiabilitatea transportului cartonului. Între timp, tamburul de tracțiune este importat din Germania și este foarte durabil.

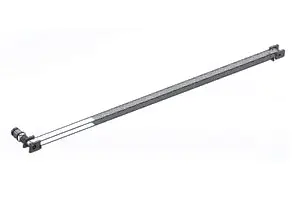

4	Structură transversală	Puterea este furnizată de un servomotor de înaltă precizie combinat cu un reductor și un mecanism de roată sincron, care realizează o poziționare de mare viteză și precisă, asigurând astfel acuratețea tăierii cartonului;

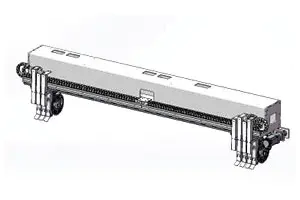

5	Unitate de tăiere longitudinală	Acest mecanism este compus în principal din șapte seturi de suporturi pentru cuțite. Servo centura transversală a cuțitelor conduce poziționarea cuțitului longitudinal, care poate îndeplini cerințele de funcționare eficientă, asigurând în același timp durabilitatea.

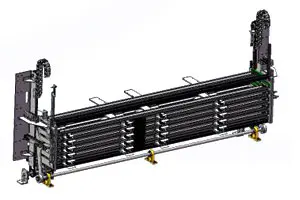

6	Dispozitiv de stocare reglabil	Cadrele principale sunt prelucrate de CNC pentru a asigura paralelismul pe ambele părți. Lanțurile de înaltă rezistență sunt utilizate pentru ridicarea verticală pentru a asigura siguranța și fiabilitatea și pentru a preveni sărirea lanțului. Pentru a îmbunătăți precizia și eficiența operațiunii, folosim reductoare de înaltă precizie echipate cu servomotoare de înaltă precizie. Pentru a îmbunătăți rata de utilizare a hârtiei, acest mecanism de stocare a hârtiei este proiectat cu patru compartimente de stocare a hârtiei.
7	Carcasa mașinii	Accentul principal este pe decorarea mașinii în sine. Mașinii i se adaugă un capac de protecție exterior, care este tratat cu un strat de pulbere pentru a asigura un finisaj plăcut din punct de vedere estetic și durabil, care nu se ciobiște sau nu se decojește. Fereastra de observare din partea din față a mașinii este realizată dintr-un panou acrilic albastru intens, care nu este doar atractiv și elegant din punct de vedere vizual, dar și foarte rezistent și rezistent la aluminiu și aluminiu. instalat, care are o suprafață lucioasă și funcționează silențios, fără zgomot.

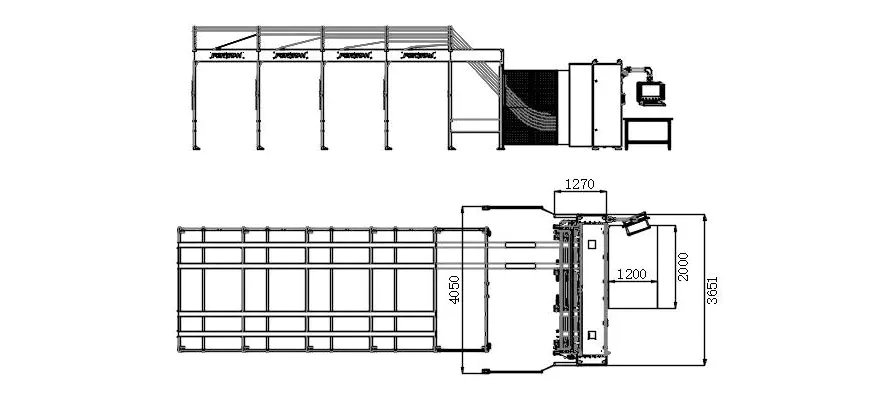

Desene cu trei vederi

Cerințe de consumabile

1.Cerințe pentru hârtie ondulată la stația de alimentare

A.Latime hartie ondulata continua:400–2350 mm;
B.Lățimea totală a hârtiei ondulate prinse unul lângă altul:Maxim 2550 mm;
C. Înălțimea de stivuire, inclusiv un palet de 120 mm: Maxim 1300 mm;
D.Lățimea de stivuire,maxim:1300 mm;Lungimea hârtiei ondulate la punctul de descărcare:Minim 300mm;
E.Toleranță longitudinală pentru tăiere cu lungime fixă:Maximum 0,5%;Toleranță transversală pentru tăiere cu lungime fixă:Maxim±2,0 mm;
F. Grosimea hârtiei ondulate: 2,5–6 mm,±0,2 mm;Calitate maximă a materiei prime până la 2,30 BC (conform standardului DIN 55468);
G.Calitatea cartonului este conform cu standardul DIN 55468;
H. Ondulat simplu, grosime maximă de aproximativ 4 mm (calitate: 1,10–1,40); Ondulat dublu, grosime maximă de aproximativ 6 mm.

2. Tipuri de carton

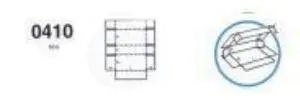

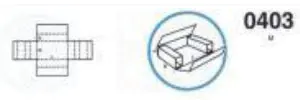

Număr de serie	Nume	Imagine	Direcția de alimentare a hârtiei	Dimensiune minima

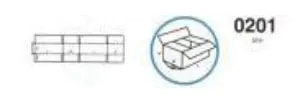

1	Cutie obișnuită		longitudinal	Lungime: minim 400 mm Latime: minim 36 mm Inaltime: minim 225 mm

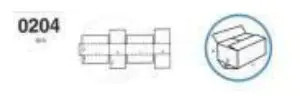

2	Cutie obișnuită		longitudinal	Lungime: minim 400 mm Latime: minim 36 mm Inaltime: minim 225 mm

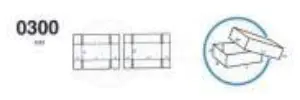

3	Acoperirea Cerului și Pământului		longitudinal	Lungime: minim 400 mm Latime: minim 225 mm Înălțime: minim 18 mm

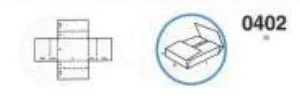

4	Cutie de etanșare din mijloc		longitudinal	Lungime: minim 400 mm Latime: minim 450 mm Înălțime: minim 18 mm
5	Cutie de etanșare din mijloc		longitudinal	Lungime: minim 400 mm Inaltime: minim 450 mm Înălțime: minim 18 mm

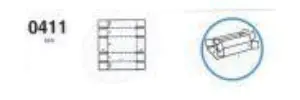

6	Cutie cu toate aripile		longitudinal	Lungime: minim 400 mm Inaltime: minim 225 mm Înălțime: minim 18 mm
7	Cutie de etanșare din mijloc		longitudinal	Lungime: minim 400 mm Inaltime: minim 450 mm Înălțime: minim 18 mm

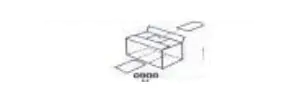

8	Carton pătrat		longitudinal	Lungime: minim 400 mm Înălțime: minim 18 mm
