Mașină automată de tăiat hârtie de mare viteză

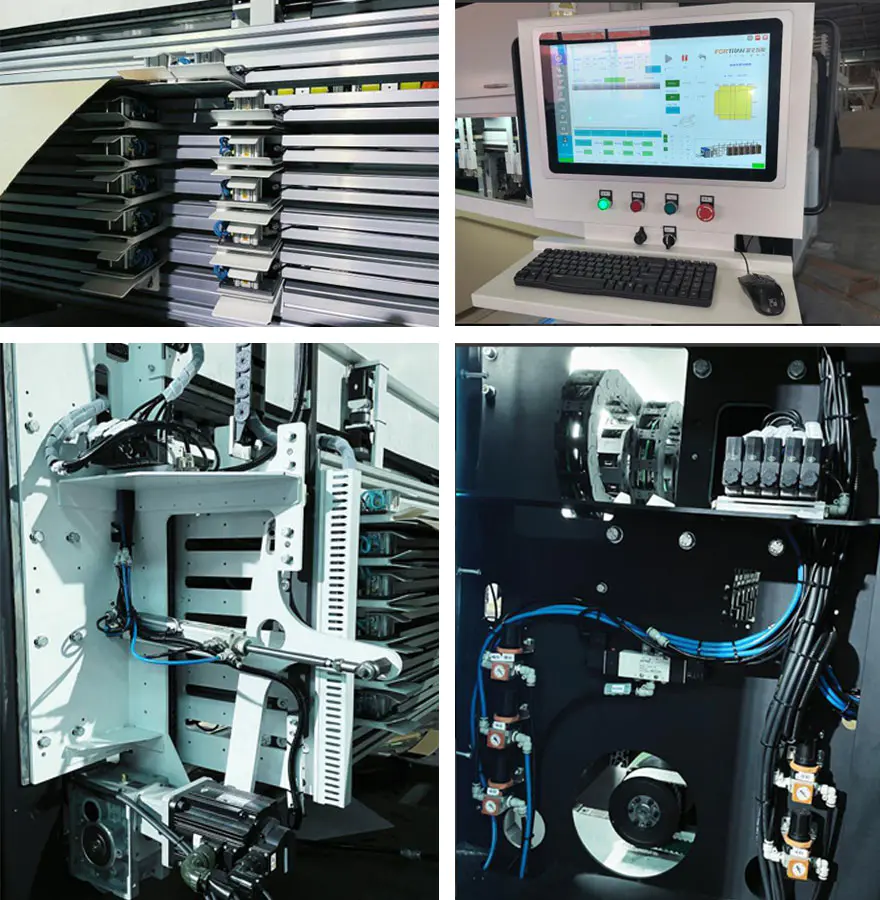

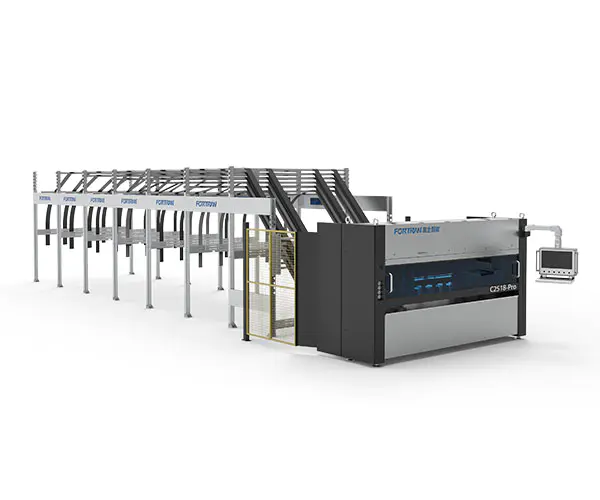

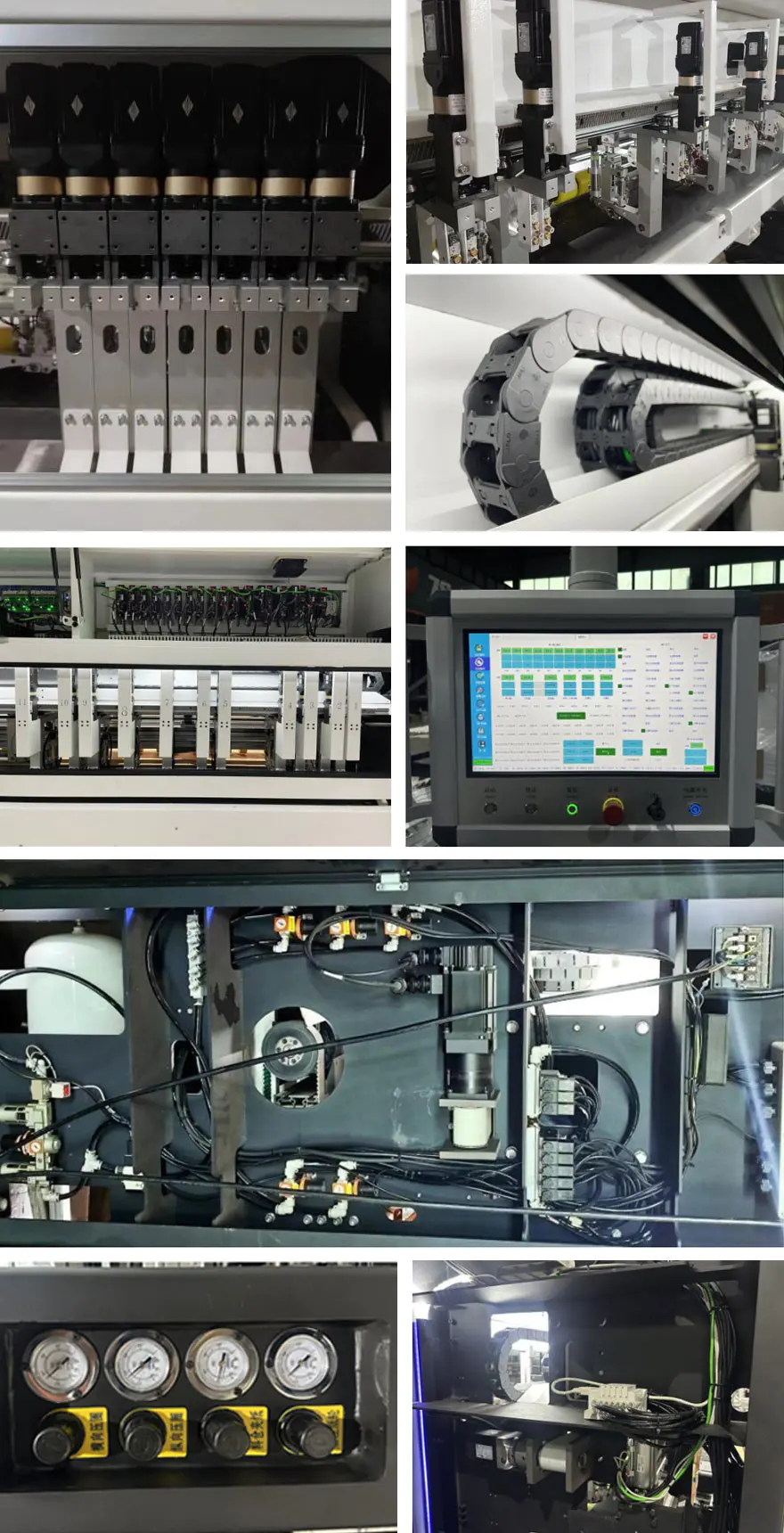

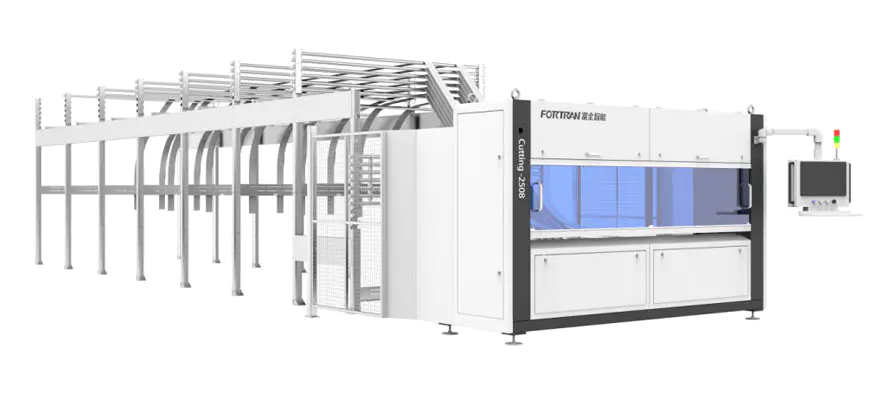

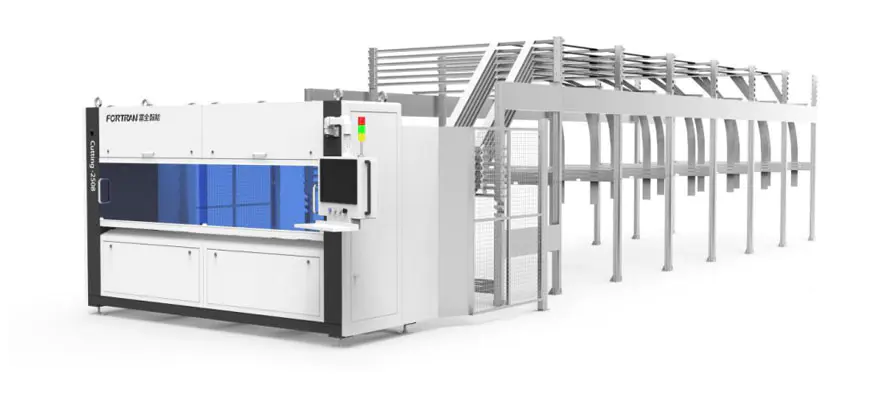

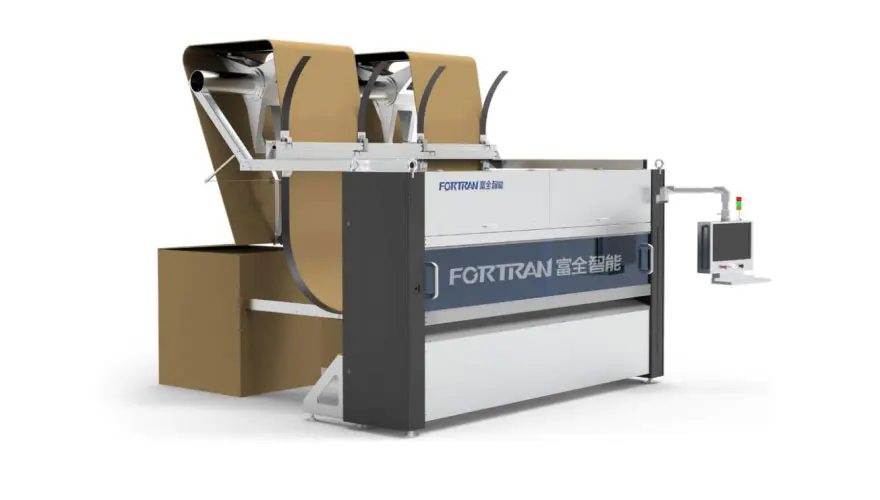

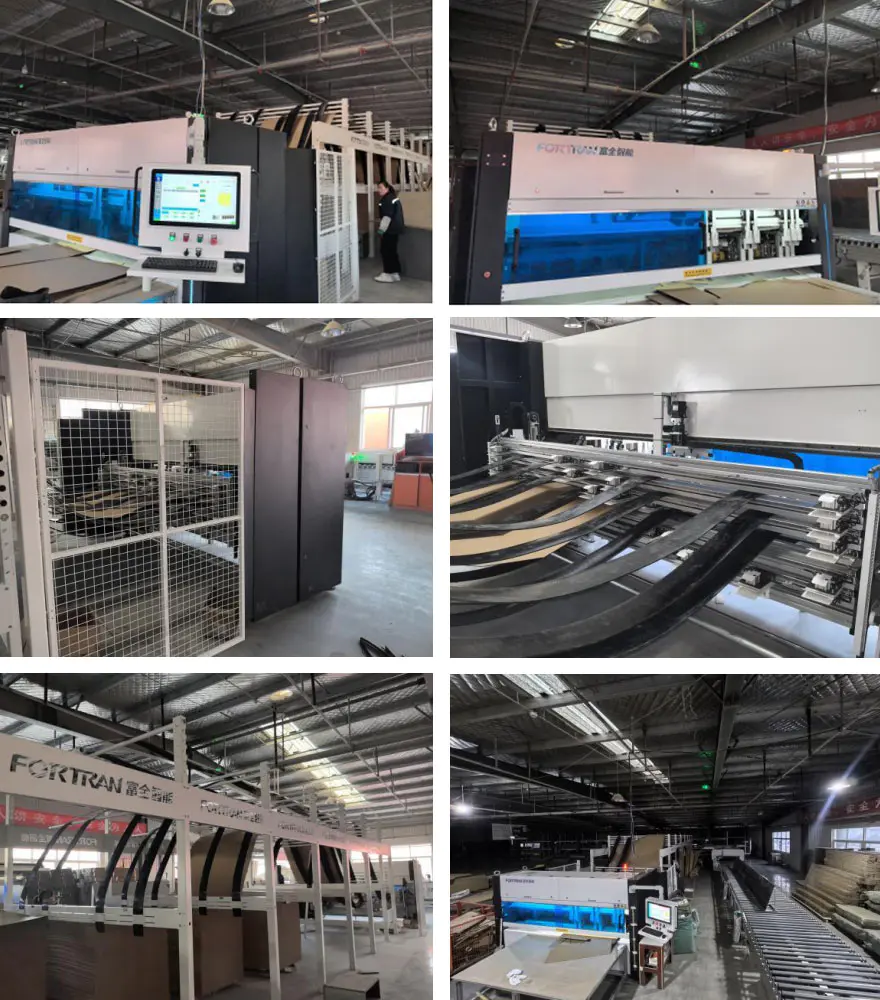

Imagine de mașină

Specificațiile mașinii

Dimensiuni L*W*H (mm)	Specificații de bază	Alimentare electrică (kW)	Viteza de taiere (M/min)	Înălțimea de lucru (mm)
14750*4040*3000	11 cuțite verticale + 1 orizontală, control servo complet, cu 6 reviste	5.8	0-120	850

Parametrii de procesare

Min. Lungime de tăiere L (mm)	Max. Lățimea de tăiere W (mm)	Grosimea de tăiere pentru hârtie ondulată H (mm)	Precizia distanței longitudinale a lamelor (mm)	Eficiență (PCS/min)
300	2550	2-7	±1,5	0-12

Descrierea generală a funcțiilor

Mașina automată de tăiat hârtie de mare viteză este utilizată pentru prelucrarea continuă cu lungime fixă a hârtiei ondulate și a foilor unice pentru a produce cutii pliabile. Mașina efectuează șifonarea atât în direcții transversale și longitudinale, tăiere intermitentă și prelucrare de tăiere pe hârtie ondulată. Tăierea cu lungime fixă permite atât producția de masă, cât și personalizarea producție. Mașina poate fi utilizată ca unitate independentă sau ca parte inițială a unei linii de ambalare.

Nu.	Articol	Caracteristici
1	Raft de depozitare pentru hârtie	Suportul de depozitare pentru hârtie este realizat din plăci de oțel spălate cu acid și prelucrat de îndoire. Are o structură simplă, construcție fiabilă și este tratată cu frig galvanizare, rezultând un aspect atractiv și o rezistență excelentă la rugină. Configurația standard include 6 compartimente de depozitare pentru hârtie, care pot fi ajustat în funcție de diferitele nevoi ale clienților, oferind o flexibilitate ridicată și puternică adaptabilitate.
2	Structura cadrului	Cadrul este fabricat prin prelucrare de precizie după sudarea oțelului dreptunghiular tuburi si placi de otel. Asigură precizie ridicată de asamblare și precizie operațională, garantând o durată lungă de viață și o stabilitate excelentă a echipamentului.

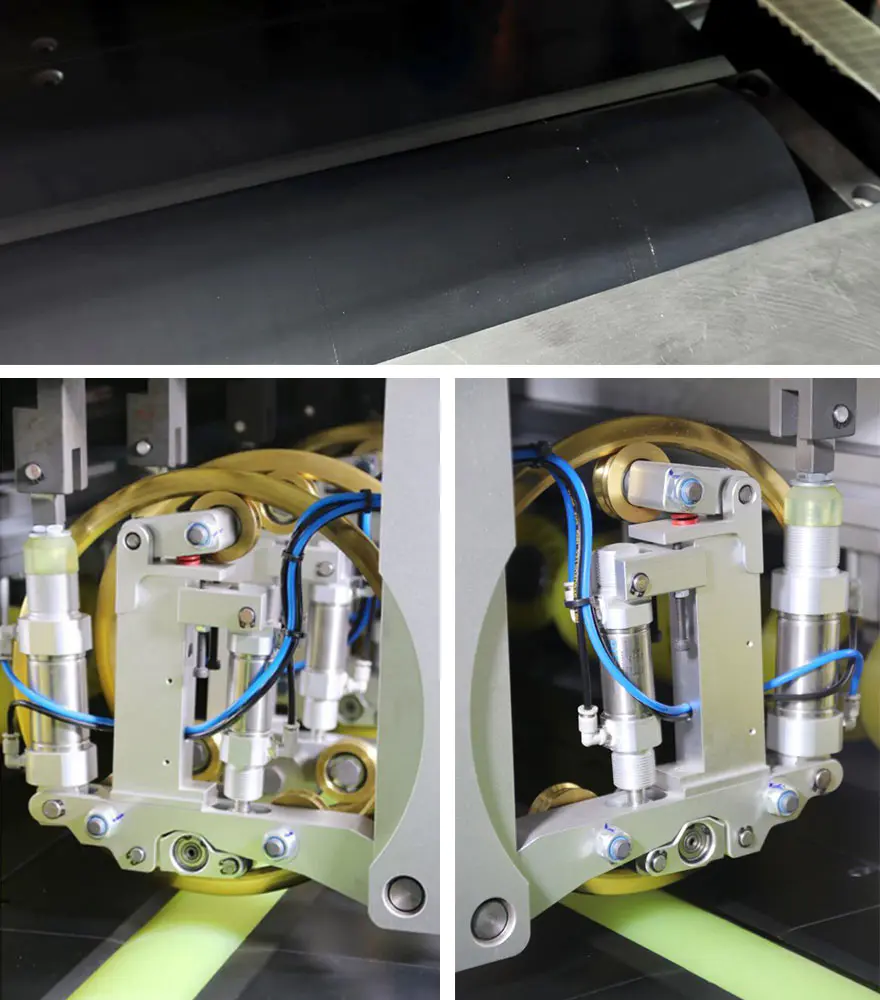

3	Mecanismul de antrenare	Rola de presiune de alimentare este realizată din material PU, care are o suprafață strălucitoare și atractivă cu frecare mare. Acest lucru sporește eficient fiabilitatea transportului cartonului. Între timp, tamburul de tracțiune este importat din Germania și este foarte durabil.
4	Structură transversală	Puterea este asigurată de un servomotor de înaltă precizie combinat cu un reductor și un mecanism de roată sincron, care realizează hig
5	Unitate de tăiere longitudinală	Acest mecanism este compus în principal din 7 seturi de suporturi pentru cuțite. Configurația cuțitului a 7+1 permite tăierea universală a tipurilor de cutie 410 și 411. Este proiectat pentru a îndeplini cerințele cerințe de funcționare de înaltă eficiență, asigurând în același timp durabilitatea;

6	Dispozitiv de stocare reglabil	Ambele capete ale plăcii de bază prin prelucrare CNC asigurați laturile paralele, utilizarea de înaltă rezistență lanț în sus și în jos pentru a asigura siguranța și fiabilitatea nu sare peste dinți, pentru a îmbunătăți acuratețea și eficiența operațiunii, folosim de înaltă precizie reductor conic echipat cu înaltă precizie motor de service; Pentru a îmbunătăți rata de utilizare de hârtie, am stabilit această instituție ca 6 biblioteci de hârtie, care pot fi mărite sau micșorate în funcție de nevoi diferite ale clienților, convenabile și rapide și adaptabilitate puternică;

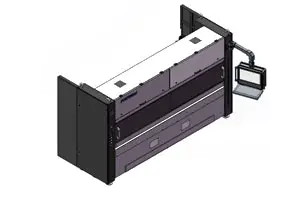

7	Carcasa mașinii	Funcția principală este de a decora mașina în sine.Se adaugă un capac de protecție extern mașina.Capacul este tratat cu plastic pulverizare, ceea ce o face din punct de vedere estetic plăcut, delicat și rezistent la vopsea ciobirea.Fierea de observaţie din faţă a mașinii este realizată din foaie acrilică, care îi conferă un aspect atractiv și elegant, ca precum și duritate ridicată și rezistență la zdrobitoare.

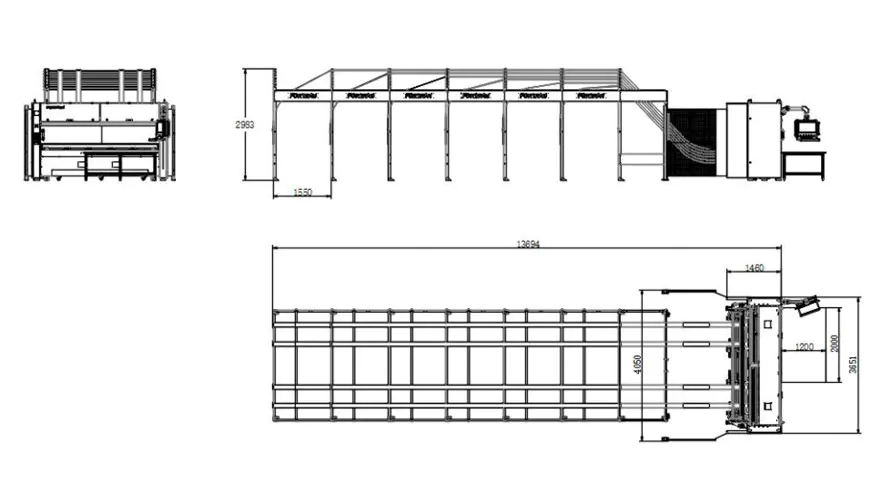

Desene cu trei vederi

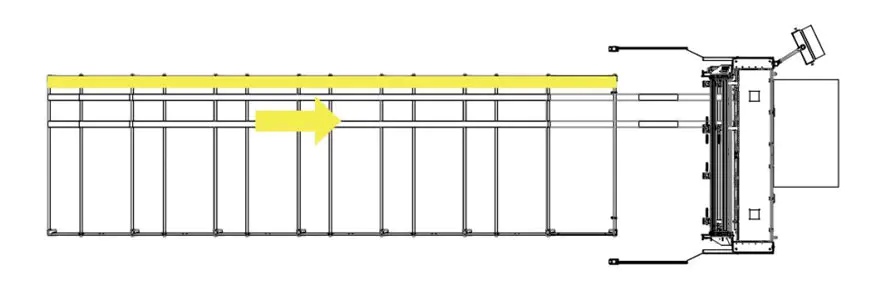

Diagrama schematică a modului procesului de producție

Cerințe de consumabile

1.Cerințe pentru hârtie ondulată la stația de alimentare

A.Latime hartie ondulata continua:400–2550 mm;
B.Lățimea totală a hârtiei ondulate prinse unul lângă altul:Maxim 2550 mm;
C. Înălțimea de stivuire, inclusiv un palet de 120 mm: Maxim 1300 mm;
D.Lățimea de stivuire,maxim:1300 mm;Lungimea hârtiei ondulate la punctul de descărcare:Minim 300mm;
E.Toleranță longitudinală pentru tăiere cu lungime fixă:Maximum 0,5%;Toleranță transversală pentru tăiere cu lungime fixă:Maxim±2,0 mm;
F. Grosimea hârtiei ondulate:2-7 mm,±0,2 mm;Calitate maximă a materiei prime până la 2,30 BC (conform standardului DIN 55468);
G.Calitatea cartonului este conform cu standardul DIN 55468;
H. Ondulat simplu, grosime maximă de aproximativ 4 mm (calitate: 1,10–1,40); Ondulat dublu, grosime maximă de aproximativ 7 mm.

2. Tipuri de carton

Număr de serie	Nume	Imagine	Direcția de alimentare a hârtiei	Dimensiune minima
1	Cutie obișnuită		longitudinal	Lungime: minim 400 mm Latime: minim 36 mm Inaltime: minim 225 mm
2	Cutie obișnuită		longitudinal	Lungime: minim 400 mm Latime: minim 36 mm Inaltime: minim 225 mm
3	Acoperirea Cerului și Pământului		longitudinal	Lungime: minim 400 mm Latime: minim 225 mm Înălțime: minim 18 mm
4	Cutie de etanșare din mijloc		longitudinal	Lungime: minim 400 mm Latime: minim 450 mm Înălțime: minim 18 mm
5	Cutie de etanșare din mijloc		longitudinal	Lungime: minim 400 mm Inaltime: minim 450 mm Înălțime: minim 18 mm
6	Cutie cu toate aripile		longitudinal	Lungime: minim 400 mm Inaltime: minim 225 mm Înălțime: minim 18 mm
7	Cutie de etanșare din mijloc		longitudinal	Lungime: minim 400 mm Inaltime: minim 450 mm Înălțime: minim 18 mm
8	Carton pătrat		longitudinal	Lungime: minim 400 mm Înălțime: minim 18 mm

Lista de configurare a componentelor principale

Nu.	Articol	Specificații	Cantitate	Notat
1	Unitate de lame longitudinale		7 SETURI	Cantitatea poate fi personalizata in functie de cerinte
2	Unitate cu lame orizontale		1 SET
3	Ansamblu role		3 buc
5	Centura sincronă transversală		1 BUC
6	Centura sincrona		2 buc
7	Servomotor de tracțiune		2 SETURI
8	Reductor de tracțiune		2 SETURI
9	Servomotor de stocare de reglare		1 SET
10	Reductor de stocare de reglare		1 SET
11	Motor de mișcare a lamei		7 SETURI	Cantitatea poate fi personalizata in functie de cerinte
12	Reductor de mișcare a lamei		7 SETURI
13	Componente pneumatice		1 SET
14	Cutie de control electric	——	——
15	Componente electrice	Senzori fotoelectrici, Cabluri, Reflectori, Componente electrice	——
16	Controlor	Drivere, firmware, module	——

Lista de piese purtabile și consumabile

1. Lista de piese purtabile

Nu.	Articol	Specificații	Cantitate sugerată	Numărul U8
1	Bucșă a arborelui de alimentare	PCM260-02-020-260	6
2	Bucșă axului de împingere	CZJ260-02-010-300	2
3	Centura sincronă silențioasă verde fără sudură cu miez de oțel (Xiet)	75-AT10-6910	1
4	Electrovalvă	SY5120-5GZD-01	2
5	φ66xφ16x0,8 Lama dentară circulară	PCM260-03-010-010	2
6	Electrovalvă	4N330C08B	1
7	Glisor	HGH15CA	2
8	Supapă de reducere a presiunii de precizie	SDR20008JN	2
9	Curea sincronă din poliuretan fără sudură cu sârmă de oțel - tip silentios	AT10x50xL1290	1
10	Releu	RXT-F01K D24	1
11	Siguranță	5*20mm 0.1A	5
12	Întrerupător de limită	XCK-N2145P20C	2
13	Comutator de proximitate	IME12-06BPSZW2S	2
14	Curea sincronă din poliuretan fără sudură cu sârmă de oțel - tip silentios	AT10x50xL920	1

Lista consumabilelor

1	Rolă de cauciuc cu putere de tăiere a hârtiei B	PCM260-01-020-300	1
2	φ66xφ16x0,8 Lama dentară circulară	PCM260-03-010-010	2
3	Bucșă a arborelui de alimentare	PCM260-02-020-260	2
4	Bucșă axului de împingere	CZJ260-02-010-300	1
