Mașină automată de pliat cutie

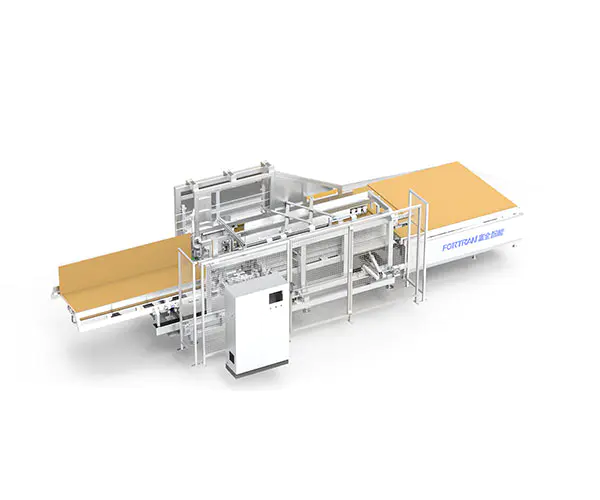

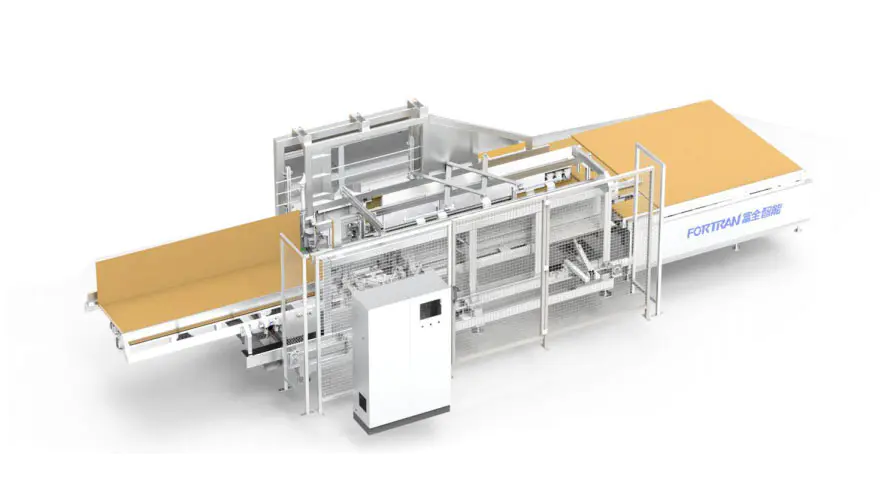

Imaginea generală a mașinii

Parametrii echipamentului

Dimensiuni exterioare L*W*H (mm)	Greutatea proprie a echipamentului (kg)	Sursa de alimentare (kW)	Transportarea sarcinii (kg)	Înălțimea de lucru (mm)
9760*3550*2500	Aproximativ 3700	4,5 kW (excluzând unitatea de lipire)	50	830±40 (nedeterminat. Depinde de client

Domeniul de prelucrare

Gama de procesare a cartonului L（mm）	Gama de procesare a cartonului W（mm）	Gama de procesare a cartonului H (mm)	Eficiență de pliere (ori/min)	Grosimea hârtiei ondulate (mm)
400-2800	320-900	40-250	5-7	2,5-6

1 marca de accesorii de bază: servomotor--Inovance; centură sincronă--Gardner; rulment scaun--TR; motor de conversie a frecvenței---Inovance:
2 Țeava generală a rackului este sudată și procesată de un portal, care este foarte precis, fiabil și durabil.
3 Mecanismul liniar al mașinii cu casete pliabile este ghidat de șina de ghidare liniară de precizie, care este foarte fiabilă și durabilă.
4 Hârtia de transmisie cu ventuză adoptă un servomotor de înaltă precizie, care este ușor de controlat și poate îmbunătăți acuratețea echipamentului;

5 Mașina poate fi utilizată singură sau în combinație cu linia de ambalare personalizată. Modul de utilizare este schimbător și flexibil

1 Utilizări

A. Această mașină automată de pliat cutie este folosită în cutii de carton în cutii;
B. Acest echipament este folosit pentru a face cutii din carton model M/A-0410;
C. Mai întâi, comparați cutia de carton, apăsați dimensiunea de intrare corespunzătoare și începeți și introduceți echipamentul pentru a face automat o cutie;

2 Prezentare generală a principiului de lucru

Întregul set de echipamente este împărțit în cinci părți: mecanismul platformei de alimentare, mecanismul cadru principal, mecanismul de pliere lateral fix, mecanismul de pliere lateral mobil și transmisia mediană mecanism:

A. Când se lucrează, intrarea ecranului de operare corespunde dimensiunii cutiei pliabile; după ce poziționarea este gata, după ce pielea de hârtie este aliniată cu reperul frontal și cu reperul lateral în direcția pozitivă, apăsați butonul verde de pornire pentru a porni automat ventuza pentru a absorbi pielea de hârtie în intrarea în secțiunea mașinii cutiei pliabile;

B. Ventuza conduce pielea hârtiei în partea pliabilă, iar marginea fixă ​​și marginea lungă în mișcare corespund marginii pliabile, apoi pulverizează automat lipici la poziția specificată de pulverizare a adezivului, iar poziția de pliere a capătului frontal este finalizată unul câte unul;

C. După ce cutia de pliere frontală atinge poziția desemnată, după ce presiunea în jos a cilindrului este strânsă, ventuza scade imediat și se resetează înapoi la origine, iar ventuza din spate este atașată la capătul din spate al hârtiei și o așteaptă; după ce partea fixă ​​și marginea de pliere a părții mobile funcționează în același timp, grupul de flip este resetat după finalizare; Ventuza din spate conduce pielea hârtiei înainte în poziția de turnare a cutiei de pliere din spate și pulverizează automat lipici în poziția desemnată;

D. După ce cutia de pliere din spate atinge poziția desemnată, după ce presiunea descendentă a cilindrului este strânsă: după ce partea fixă ​​și marginea de pliere laterală în mișcare funcționează în același timp, grupul de răsturnare este finalizat și resetat: motorul de descărcare trimite imediat cutia de turnare la ieșire;

3 Structura funcțională"

Număr de serie	Nume	Trăsătură distinctivă	Model

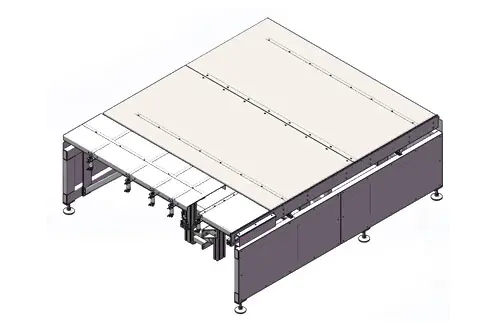

1	Structura mesei de hrănire	Masa frontală a materialului este poziționată în poziția plăcii plat, iar cilindrul controlează știftul de ridicare și poziționare; servomotorul lateral localizează cu precizie poziția de pregătire a alimentării cu piele de hârtie;

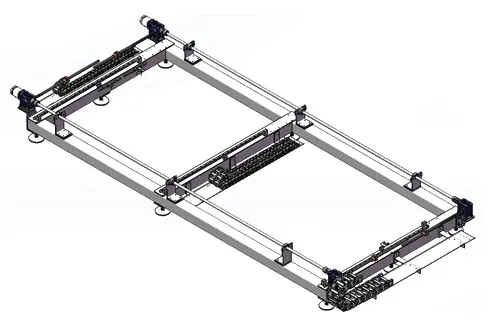

2	Structura de bază a rackului	Baza raftului mainframei, mecanismul mobil de pliere a servomotorului de control al legăturii servo și mecanismul de antrenare median sunt mai precise;

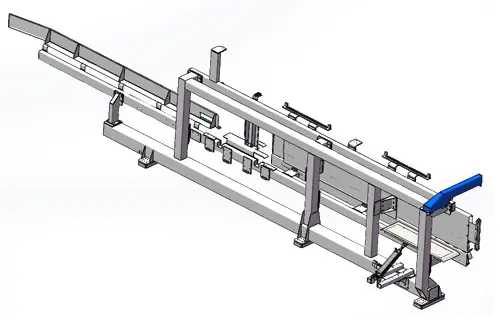

3	Set suport rabatabil lateral fix	Cadru de pliere laterală fixă, pliere cilindru cu marginea scurtă, alimentare auxiliară de ghidare din tablă pe ambele părți;prelucrare portal de sudare cu rack; precizie ridicată a asamblarii, precizie ridicată de funcționare, asigurând o durată lungă de viață și o bună stabilitate a echipamentului;

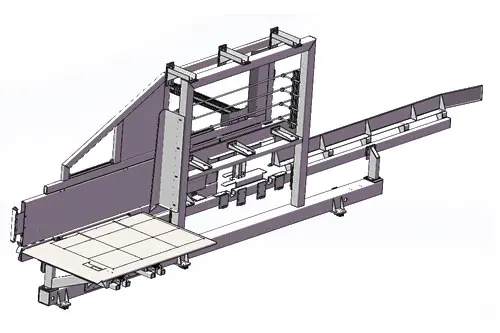

4	Set suport mobil rabatabil lateral	Cadru de pliere laterală în mișcare, pliere cu cilindru pe latura lungă, alimentare auxiliară din tablă de alimentare pe ambele părți; prelucrare prin suport de sudură cu rack; precizie ridicată a asamblarii, precizie ridicată de funcționare, asigurând o durată lungă de viață și o bună stabilitate a echipamentului;

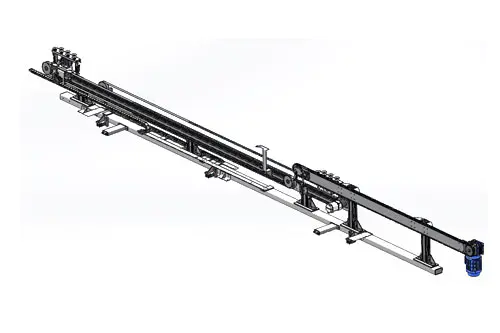

5	Cinci părți ale mecanismului de antrenare median	Servocontrolul, grupul de ventuză din mijloc conduce mișcarea pielii de hârtie, motorul de descărcare antrenează lanțul pentru a conduce descărcarea de hârtie;

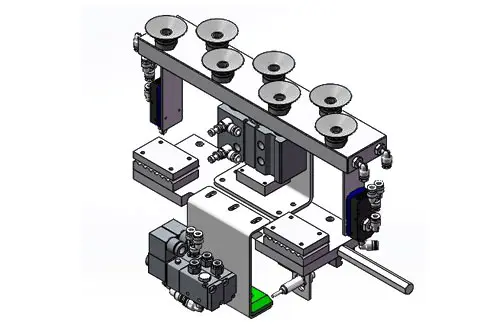

6	Grup de ventuze de nivel mediu	Cureaua servomotorului conduce mișcarea, cilindrul se ridică și coboară, iar vidul cu ventuză absoarbe transmisia pielii de hârtie, funcționarea și poziționarea precisă;

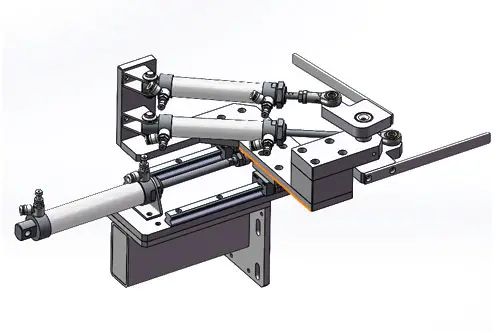

7	Grup de expansiune pliabil	Expansiunea cilindrului din față și din spate cooperează cu șina de ghidare pentru a se deplasa înainte și înapoi, iar mecanismul brațului oscilant al cilindrului de grupare realizează plierea diferitelor specificații și dimensiuni;

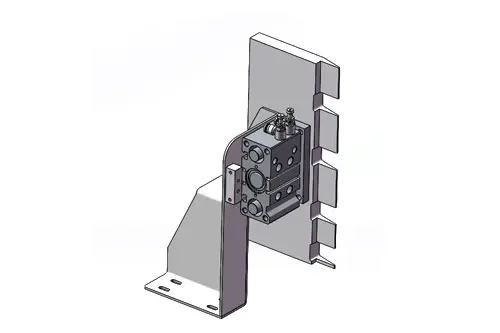

8	Grup de plăci de presare	Cilindrul se extinde înainte și după și acționează asupra îndoirii urechii pentru a îndrepta cutia într-un unghi drept;

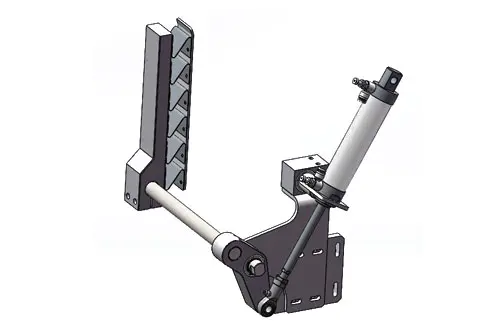

9	Grup de întoarcere laterală	Este responsabil în principal de apăsarea capetele din față și din spate ale cutiei de carton în sus, iar transmisia telescopică cilindrului antrenează brațul oscilant, astfel încât adezivul topit la cald să fie ferm și stabil;

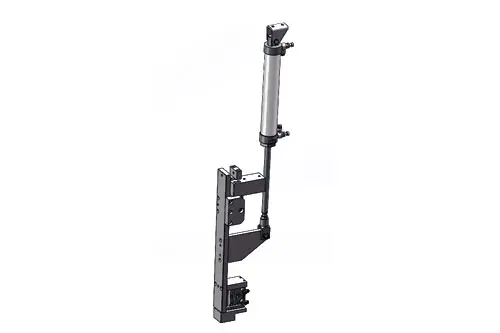

10	Grup de scaune pentru urechi cu braț basculant	Expansiunea de antrenare a cilindrului antrenează brațul oscilant. După ce brațul oscilant este poziționat într-un unghi drept, cilindrul de presiune inferioară prinde pielea hârtiei, cu pastă adezivă topibilă de compresie cu grup de rotire laterală pentru a o face fermă și stabilă;

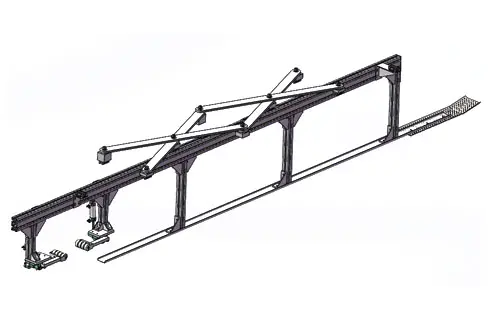

11	Grup de presare a marginilor auxiliare de nivel mediu	Brațul lung oscilant cooperează cu șina de ghidare pentru a obține o poziție centrală complet automată în mijlocul cutiei; materialul bloc frontal ajută grupul inferior de ventuză să absoarbă pielea hârtiei; capătul din spate este împărțit în două grupuri de cilindri față și spate pentru a controla partea din față și din spate a brațului oscilant pentru a ajuta marginea hârtiei a hârtiei; pentru a preveni ca pielea să fie prea lată și cauzată de coagularea hârtiei.

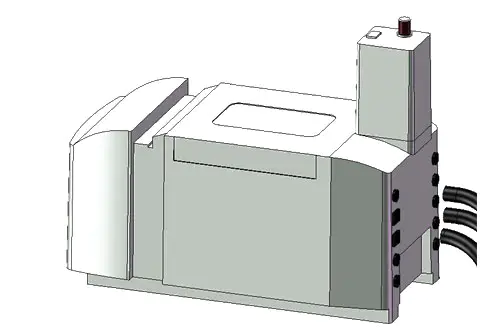

12	Sistem de mașină de lipit	În sistemul mașinii de lipici, folosim un set complet de accesorii pure importate ale Le Baide, care pot realiza pulverizare continuă de lipici, funcții complete, setare simplă și funcționare convenabilă;

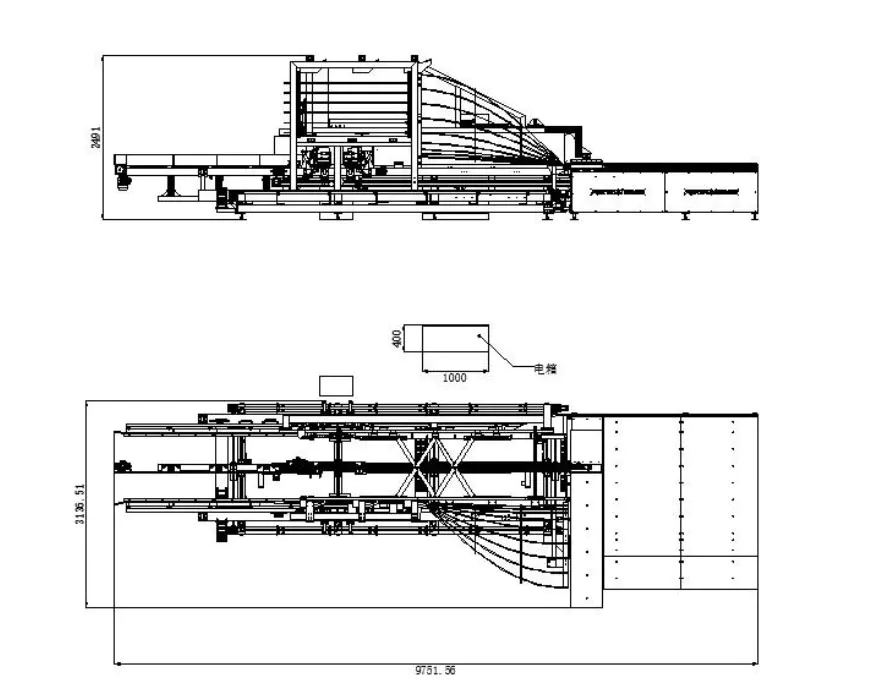

Trei vizualizări (nedeterminat deoarece dimensiunea se modifică în funcție de parametri)

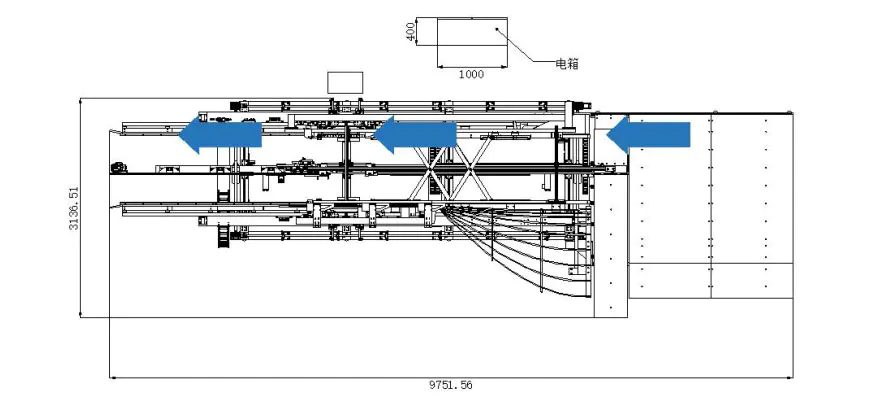

Schema schematică a modului procesului de producție (Nedeterminat deoarece dimensiunea modificări în funcție de parametri)
